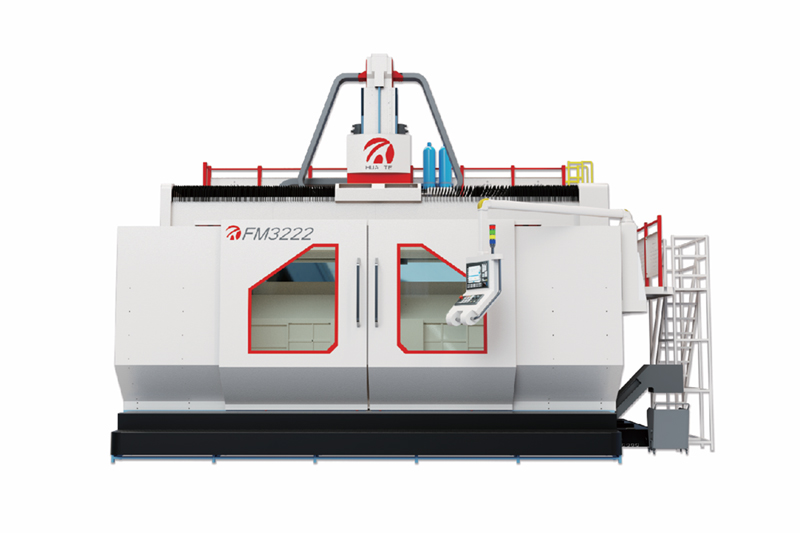

天车式五轴加工中心

HT-FM2722/2742/2762/3222/3242/3262

产品特点

  • 高刚性天车式结构

Z轴采用“箱中箱”结构，刚性强，具有最佳的热对称性和稳定性。

双横梁结构，稳定可靠，精度极佳。

  • U型四轨底座

三大组件结合成一体的高刚性U型四轨底座，提供所有轴向动件极为稳固的基座。

无承重之忧，超大行程，占地面积小。

  • 超高性能A/C二轴头

德国KESSLER原装进口二轴头，高性能、高稳定度。

提供高速型/高扭力型/精巧型等各式二轴头，满足各种需求。

  • 先进的进给系统冷却科技

X/Y轴进给系统融合THK与华特先进的冷却科技，大幅降低高速加工条件下之结构热变位，确保极致的加工精度。

立即咨询
产品参数
   HT-FM2722 HT-FM2742 HT-FM2762 HT-FM3222 HT-FM3242 HT-FM3262
加工范围
X轴行程 mm 2700 2700 2700 3200 3200 3200
Y轴行程 mm 2200 4200 6200 2200 4200 6200
Z轴行程 mm 1250 1250 1250 1250 1250 1250
两柱间距离 mm 4000 4000 4000 4500 4500 4500
主轴端面到工作台距离 mm 200-1450 200-1450 200-1450 200-1450 200-1450 200-1450
工作台
工作尺寸 mm 2700*2200 2700*4000 2700*6000 3200*2200 5000*2100 5000*2500
工作台承重 kg/m² 8000 8000 8000 8000 8000 8000
T型槽规格(宽度*间距) mm 22*200 22*200 22*200 22*200 22*200 22*200
主轴
主轴驱动方式   电主轴 电主轴 电主轴 电主轴 电主轴 电主轴
主轴转速 rpm 20000 20000 20000 20000 20000 20000
主轴电机功率 kw 45 45 45 45 45 45
主轴电机扭矩 N.m 80-95 80-95 80-95 80-95 80-95 80-95
主轴锥度/拉钉   HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63
AC轴
A轴/C轴最高转速 rpm 100 100 100 100 100 100
A轴旋转角度 。 ±110° ±110° ±110° ±110° ±110° ±110°
C轴摆角 。 ±360° ±360° ±360° ±360° ±360° ±360°
驱动进给
快速位移 m/min 20/20/20 20/20/20 20/20/20 20/20/20 20/20/20 20/20/20
最大切屑速度 m/min 10 10 10 10 10 10
最小分辨率 mm 0.001 0.001 0.001 0.001 0.001 0.001
精度
定位精度X/Y/Z mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重复定位精度X/Y/Z mm ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300
AC轴精度   ±5° ±5° ±5° ±5° ±5° ±5°
AC轴重复精度   ±3° ±3° ±3° ±3° ±3° ±3°
其他
丝杆规格 mm 50/50/50 50/50/50 50/齿条/50 50/50/50 50/50/50 50/齿条/50
丝轨规格 mm 45/45/55 45/45/55 45/45/55 45/45/55 45/45/55 45/45/55
刀库规格/容量 把 HSK-A63/24T 3HSK-A63/24T HSK-A63/24T HSK-A63/24T HSK-A63/24T HSK-A63/24T
电力需求 kw 86 86 86 86 86 86
机床尺寸 mm 7020*6300*6150 7020*10300*6150 7020*12300*6150 7520*6300*6150 7520*10300*6150 7520*12300*6150
机床重量 t 54 64 74 56 66 76

*注：本公司产品不断改进，上述资料若有变更，恕不另行通知，以技术文件为准。
